Общее описание:

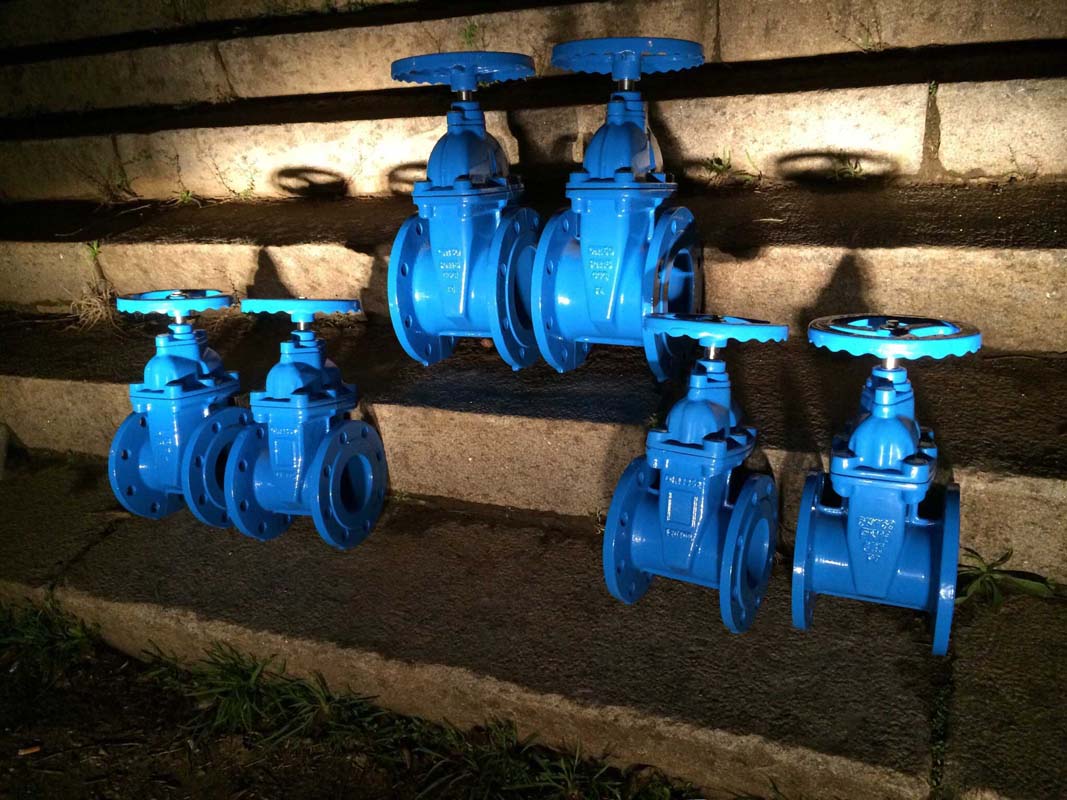

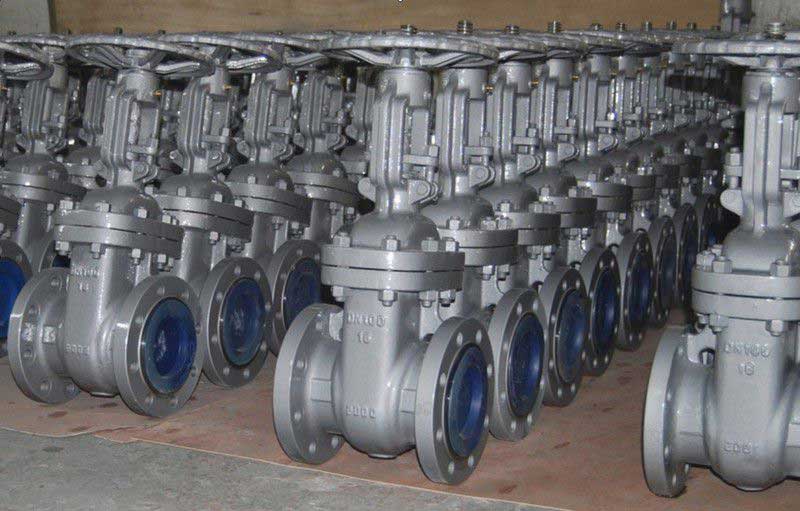

Задвижки – это один из видов запорной арматуры, применяемый для перекрытия потоков жидких или газообразных сред, реже – для регулирования движения среды.

Общие характеристики задвижек

Задвижки являются одним из самых востребованных видов запорной арматуры, устанавливаемой на технологических линиях (нефтепроводах, газопроводах), системах водопровода и т.д. Запорный элемент перемещается перпендикулярно направлению потоков жидкости и других рабочих сред, которые транспортируются в трубопроводе, имея два положения – открытое и закрытое.

Задвижки нашли широкое применение благодаря упрощенной конструкции, компактным размерам, возможностью эксплуатации в разных условиях, стойкостью к внешним воздействиям, низким гидравлическим сопротивлением и пр. Арматура устанавливается на трубопроводы разного диаметра (в диапазоне от 0,15 до 2 м). Потребность в использовании задвижек возникает практически у любых предприятий, использующих те или иные сети: жилищно-коммунальное хозяйство, химические комбинаты, металлургические цеха, нефтегазовые площадки и пр. Рабочее давление сетей, в которых применяют запорную арматуру, составляет от 04, до 20-25 МПа, температура – до 550-600 °C.

Классификация задвижек

На рынке представлен широкий выбор запорной арматуры, имеющей конструктивные различия. Рассмотрим виды классификаций задвижек.

Материал изготовления

Для производства запорной арматуры используют следующие материалы:

  • чугун и сталь;
  • нержавеющая сталь;
  • легированная сталь.

Какую задвижку выбрать? Это зависит от условий эксплуатации и технического задания, в котором учитываются основные требования к арматуре. Наиболее востребованы изделия из стали и чугуна, они отличаются высокой прочностью и долгим сроком службы. При выборе задвижки нужно учитывать вид уплотнительных материалов, которые вы планируете использовать. Основные параметры выбора – это вид рабочей среды, максимальная температура и уровень давления.

По типу присоединения арматуры к трубопроводу:

  • межфланцевые;
  • фланцевые;
  • муфтовые;
  • под приварку.

Форма затвора

Задвижки имеют разные формы затвора, которые влияют на применение запорной арматуры:

  • жесткие;
  • клиновые;
  • составные;
  • параллельные;
  • шиберные;
  • шланговые;
  • двухдисковые;
  • однодисковые.

Каждый вид затвора имеет свои особенности: клиновая запорная арматура выдерживает повышенные нагрузки и обеспечивает отличную герметичность. Задвижки с параллельным затвором делятся на два вида: двухдисковые и однодисковые. Шланговый запор оснащается шлангом, который выполняет функцию изолятора (защищая детали от транспортируемого потока).

Движение шпинделя

Шпиндель задвижек имеет разные характеристики движения, по этому критерию различают два вида арматуры:

  • выдвижной шток (шпиндель);
  • невыдвижной шпиндель.

Арматура с выдвижным штоком отличается более крупными размерами (в высоту). Задвижки с невыдвижными элементами обычно применяются в системах, транспортирующих нефтепродукты, пар, воду, газообразные потоки и другие среды, не вызывающие коррозию.

Способ управления запорной арматурой

Различают несколько способов управления задвижками, в зависимости от условий эксплуатации арматуры, требований покупателя, особенностей трубопровода и других факторов:

  • с электрическим приводом;
  • ручное управление;
  • с пневматическим приводом;
  • с редуктором.

Запорную арматуру с ручным управлением рекомендуется оснащать редуктором, с его помощью будет проще открывать и закрывать задвижку. При необходимости изделия дополняются разными элементами, крепежными системами, прокладками и т.д. Арматура с электроприводом широко применяется на промышленных объектах, автоматизируя технологические процессы.

Преимущества задвижек:

  • незначительная строительная длина и ремонтопригодность;
  • способность выдерживать высокое давление (до 250 Мпа);
  • простая конструкция и устойчивость к температурным воздействиям (до 450 градусов);
  • универсальность – применяются в системах, транспортирующих разные среды: воду, нефть, пар и пр.;
  • невысокое гидравлическое сопротивление и подача транспортируемых потоков в любом направлении;
  • эксплуатация в разных условиях и пр.

Недостатки задвижек:

  • большие габариты (строительная высота);
  • на открытие и закрытие задвижки уходит много времени;
  • нельзя использовать арматуру для регулирования потока.

ООО «НПО «Спецнефтемаш» много лет работает в области продаж трубопроводной арматуры, предлагая широкий выбор продукции, качество которой подтверждено сертификатами. Чтобы заказать поставку задвижек в Ангарск, достаточно позвонить по телефонам: +7 (8412) 45-06-86, +7(495) 790-93-15, +7(843) 253-82-51.
