Применение компенсаторов

Современные компенсаторы для трубопроводов – скорее необходимость, чем дополнительное средство защиты сети. При грамотном выборе устройства, его правильной установке пользователь получает комплексный положительный эффект:

  • стабильное давление;
  • профилактика вихревых потоков;
  • герметичные соединения секций под давлением, присоединения трубопроводной арматуры.

Назначение

Назначение компенсаторов

Из названия понятно, что компенсаторы для трубопроводов призваны компенсировать. Что и для каких целей? Объект компенсации устройств – вибрации. Они сопровождают эксплуатацию трубопроводов отопления, водоподготовки, магистралей транспортировки иной рабочей среды. Источником вибраций могут быть разные факторы:

  • перепады внутренних температур;
  • насосное оборудование;
  • внешние источники (осадки, ветер).

Постоянно воздействуя на трубы, находящиеся под давлением, вибрации приводят к деформациям соединений. Это увеличивает риск разгерметизации, аварий, утечек. Есть и обратная связь: как вибрации провоцируют деформации, так и различные дефекты (опор, труб, креплений) повышают силу вибраций.

Компенсаторы для трубопроводов «поглощают» – компенсируют разрушительные вибрации. Благодаря такой компенсации пользователю удается продлить срок службы трубопроводной сети в несколько раз.

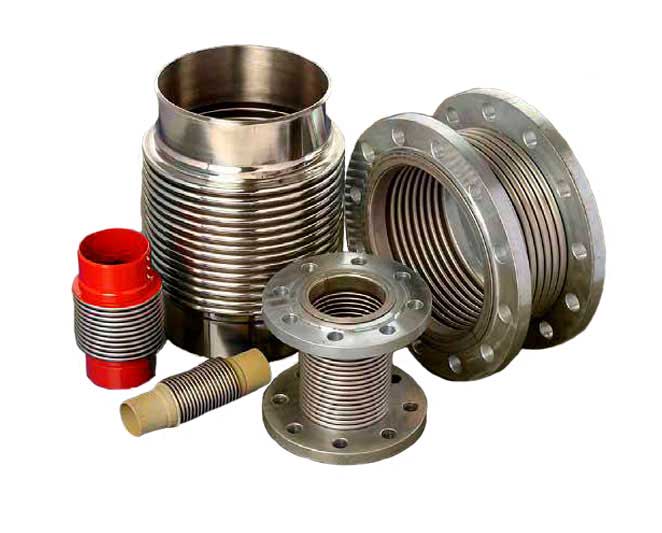

Виды компенсаторов для трубопроводов

Виды компенсаторов для трубопроводов

В современной практике популярность получили 4 вида компенсаторов для трубопроводов:

  • сальниковый;
  • сильфонный;
  • линзовый;
  • антивибрационный.

Подбор модели осуществляется в зависимости от характеристик системы, материалов труб, особенностей оснащения. В нашем каталоге класс устройств представлен широко, что позволит вам без труда подобрать подходящее оборудование для компенсаций.

Сальниковые

Один из первых видов оборудования – сальниковый компенсатор для трубопровода. Его применение возможно при следующих характеристиках сети:

  • среда – вода, пар;
  • давление – не более 25 кгс/кв. см (2,5МПа);
  • температура – до 200 (вода) или 300 градусов выше нуля (пар).

К плюсам сальникового компенсатора для труб относят высокую способность компенсации и долговечность. Минусы сальникового типа: дорогое обслуживание, сложный ремонт, требования к квалификации сотрудников, занятых обслуживанием сальникового устройства, и низкая эффективность профилактики протечек. Оборудование сальникового типа не рассчитано на угловые напряжения. Это существенно ограничивает сферу его применения (согласно проектным планам маршрута труб).

Сильфонные

Сильфонные компенсаторы

Сильфонный компенсатор лишен недостатков сальникового, а потому пользуется огромной популярностью в ответственных отраслях (нефтехимическая и химическая промышленность, нефтепереработка, газовая область, энергетика). Применение сильфонного устройства обеспечивает компенсацию:

  • дефектов из-за перепадов температуры;
  • несоосностей труб трубопроводов;
  • широкого спектра вибраций.

Плюсы сильфонного компенсатора для трубопроводов – практичность, надежность, компактные размеры, высокая способность компенсации. Этот вид рассчитан на серьезные нагрузки и может быть использован в трубопроводных системах сложной планировки (в том числе, с расположением труб в труднодоступных зонах). При грамотном выборе сюда можно добавить простоту и скорость установки сильфонных видов оборудования

Линзовые

Линзовые виды компенсаторов для трубопровода используются в системах с относительно высоким уровнем давления. Могут выполняться с 1–4 линзами. Их применение дает:

  • компенсацию расширений из-за повышений температуры;
  • придание жесткости трубам;
  • выравнивание давления в бойлерах.

Плюсы: высокая прочность, способность выдерживать значительные напряжения (в том числе осевые и угловые). Недостатки тоже есть: низкая способность к самокомпенсации, сложная конструкция с большим количеством сварных соединений и (в результате) невысокая надежность по сравнению с сильфонными аналогами.

Антивибрационные

Антивибрационные компенсаторы или гибкие вибровставки сдерживают расширения и удлинения труб, предупреждают развитие коррозии (электролитической) и снижают силу гидроударов. Применение – для компенсации вибраций и снижения шумности работы трубопровода. Плюсы – эффективность и доступная цена. Минус – ограниченная сфера применения.

Установка

Монтаж компенсаторов для трубопровода

Монтаж компенсатора для трубопроводов требует соблюдения ряда важных правил. Сам процесс установки разделен на несколько этапов – подготовительный, основной и тестовый. На первом шаге из труб необходимо откачать рабочую среду.

  • Работы начинают только при полном отсутствии давления в системе.
  • Перед этим секции труб закрепляют на стационарные и скользящие опоры (последние уберегут оборудование от повреждений при расширении). Применение подвесных опор в случае выбора сильфонной модели недопустимо.
  • Установка компенсатора производится на прямых участках маршрута. Особое внимание стоит уделить безопасности монтажа на вертикальные секции (давления системы на устройство быть не должно).

Базовые характеристики конечной системы задаются еще при проектировании участка трубопровода с компенсацией (в проекте обязательно должна учитываться максимальная длина участка и соответствующая ей сила трения в зоне монтажа).

Правила выбора

Выбор компенсаторов для трубопровода

Выбор компенсатора для трубопровода любого назначения строится на анализе конкретных характеристик моделей разных видов. Базовые параметры (отправные точки поиска) – давление в системе, диапазон температур, расход рабочей среды, материал труб. Кроме этого, перед принятием решения стоит учитывать следующее:

  • самый длительный жизненный цикл – у сальниковых вариантов, это одна из причин, которые сделали сальниковые устройства популярными для капремонтов сложных систем и ремонта сетей теплоснабжения;
  • между гладкостью зеркала и сроком службы набивки есть прямая связь (у моделей с более гладким зеркалом срок службы набивки больше);
  • в сетях, где велика вероятность небольших повреждений оборудования, не стоит использовать многослойные компенсаторы (при минимальных деформациях они теряют герметичность камер/каналов);
  • одно из уязвимых мест конструкции – гофра, она легко повреждается при погрузках/выгрузках и транспортировках, потому перед приемкой ее целостность надо проверять.

Купить компенсатор для трубопровода

Самый простой способ купить компенсатор для трубопровода высокого качества, полностью соответствующий условиям применения, – обратиться к профессиональному поставщику. ООО НПО «СпецНефтеМаш» много лет занимается производством и продажей арматурной продукции и оборудования для трубопроводов собственного производства и изготовления проверенными брендами. Мы подберем для вас оптимальный вид средства компенсации вибраций и доставим его в полной сохранности в любой город России или стран СНГ.

Если у вас остались вопросы, будем рады на них ответить по телефону, через форму на сайте или в переписке по email (marketing@snmash.ru). Свяжитесь с нами любым удобным способом, все реквизиты есть в блоке контактов.
